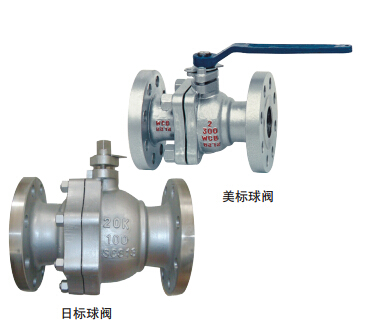

美、日標球閥
型號：

美、日標球閥


技術參數

（日標）：
設計標準：JIS BS5351
結構長度：JIS B2002
法蘭標準：JIS B2212 B2214
試驗和檢驗：JIS B2001
 （美標）：
設計標準：API 608/6D
結構長度：ANSI B16.10
法蘭標準：ANSI B16.5
試驗和檢驗：API 598

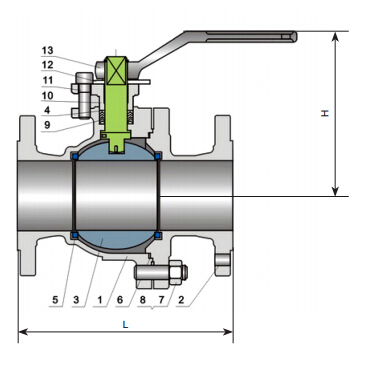

部件材質

序號

零件名稱

ASTM 材質

1

閥體

A216-WCB

A351-CF8M

A352-LCB

2

閥蓋

A216-WCB

A351-CF8M

A352-LCB

3

球

A182-F304

A182-F316

A182-F304

4

閥桿

A276-304

A276-316

A276-304

5

閥座

R.PTFE

6

墊片

石墨 +304

PTFE

石墨 304

7

閥蓋螺栓

A193-B7

A193-B8

A320-L7

8

閥蓋螺母

A194-2H

A194-8

A194-4

9

填料

PTFE

10

填料壓板

A216-WCB

A351- CF8M

A352-LCB

11

填料螺栓

A193-B7

A193-B8

A193-B7

12

定位片

碳鋼

碳鋼 +Zn

碳鋼

13

手柄

碳鋼

外形尺寸

ANSI Class 150Lb
NPS 1/2 3/4 1 11/2 2 21/2 3 4 6 8 10 12
L 108 117 127 165 178 190 203 229 394 457 533 610
H 55 55 70 90 105 155 185 205 255 280 345 420
ANSI Class 300Lb
NPS 1/2 3/4 1 11/2 2 21/2 3 4 6 8 10 12
L 140 152 165 190 216 241 283 305 403 502 568 648
H 55 55 70 90 105 153 187 206 255 280 345 420
10K
NPS 1/2 3/4 1 11/2 2 21/2 3 4 6 8 10 12
L 108 117 127 165 178 190 203 229 356 394 457 533
H 59 63 75 95 107 142 152 178 252 272 342 345
20K
NPS 1/2 3/4 1 11/2 2 21/2 3 4 6 8 10 12
L 140 152 165 190 216 241 283 305 381 403 502 568
H 59 63 75 95 107 142 152 178 252 272 342 345
