上海滬通閥門科技有限公司上海總部

021-56050883
021-66770580
021-66106273

法蘭旋啟式止回閥
型號：

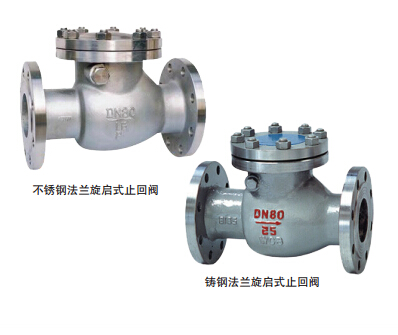

法蘭旋啟式止回閥

型號：H44H/W-16/25/40/64C/P/R

技術參數：

設計標準：GB/T12236 API6D
長度：GB/T 12221 ASME B16.10
法蘭標準：GB/T9113/JB/T 79 B16.5
試驗和檢驗：JB/T 9092 API598

主要零部件材質

No. 零件名 稱

材質

不銹鋼 碳鋼
1 本體 ZG1Cr18Ni9Ti（CF8） WCB
2 上蓋 ZG1Cr18Ni9Ti（CF8） WCB
3 閥瓣 ZG1Cr18Ni9Ti（CF8） WCB+304
4 搖臂 0Cr17Ni12Mo2（316） WCB
5 銷 0Cr17Ni12Mo2（316） WCB
6 塞頭 0Cr17Ni12Mo2（316） 35
7 螺帽 0Cr19Ni9（304） 35
8 螺栓 0Cr19Ni9（304） 35
9 螺帽 0Cr19Ni9（304） 35
10 華司 0Cr19Ni9（304） WCB
11 開口銷 0Cr19Ni9（304） 35
12 大薄片 聚四氟乙烯（PTFE） 石棉
13 中口 聚四氟乙烯（PTFE） 柔性石墨
14 單眼螺栓 0Cr19Ni9（304） 35

尺寸表

公稱通徑

L

H

50

230

160

65

290

175

80

310

185

100

350

220

125

400

248

150

480

276

200

600

350

250

730

410

300

850

430
