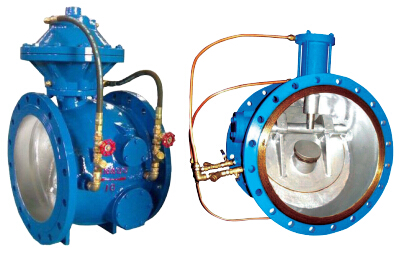

液控管力閥
型號：COLA/B/C

產品概述

COLA/B/C（液控）管力閥是滬通閥門科技有限公司工程技術人員參照國內外同類型先進產品進行研發。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成，是水泵控制閥的換代新產品。它兼具電動閘閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系統安全。
該閥是當前國內外結構最新穎、性能最先進、進行最可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、 冶金、石化、水利、市政、環保等行業供排水系統。

技術參數：

使用材質：球墨鑄鐵、碳鋼
尺寸范圍：DN150mm ～ DN1600mm
壓力等級：l.0MPa ～ 1.6MPa
溫度范圍：-10℃～ 100℃
適用介質：清水、污水、排泥、海水、油品等
關、開時間：可調（快關 1-3 秒，慢關 5-90 秒）




適用場合：

應用于電力、環保、冶金、石化、水利、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統。

特 性：

●管力閥結構；本閥門由閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。
●管力閥工作原理：管力閥在泥沙和雜物較多的一些情況下（如黃河水質，污水處理系統等），閥門控制管路容易被堵塞，導致閥門失靈；大的雜物還容易把閥板卡住，導致閥門密封不嚴；還有一些特殊情況，閥門開關時水錘很大，導致閥門開關時響聲巨大，甚至造成事故。
●管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。
●管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出口管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與運程檢測功能；在產品類型上，我公司研發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同情況的需求。由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統。
●開閥
當水泵啟動后進口端水經過、過濾器、閘閥、高壓管、進入活塞缸下部，在水的壓力下推動活塞上下帶動小閥板緩慢開啟，大閥板在水力的推 動下與小閥板同時開啟，完成開閥。
●關閥
停泵時閥內流速急劇降低，大閥板在重力的作用下快速關閉，截斷90%的水流，出口端的回水壓力水進入過濾器、閘閥、高壓管、進入活塞缸上部，在水的壓力下推動活塞帶動小閥板緩慢關閉，最終實現關閉。

主要零部件材料
NO.
 名稱
 材質
 NO.
 名稱
 材質
1
 閥體
 球墨鑄鐵 、碳鋼
 4
 密封面
 丁腈橡膠
2
 閥芯
 球墨鑄鐵 、碳鋼不銹鋼
 5
 填料
 O 型密封圈
3
 閥軸
 不銹鋼

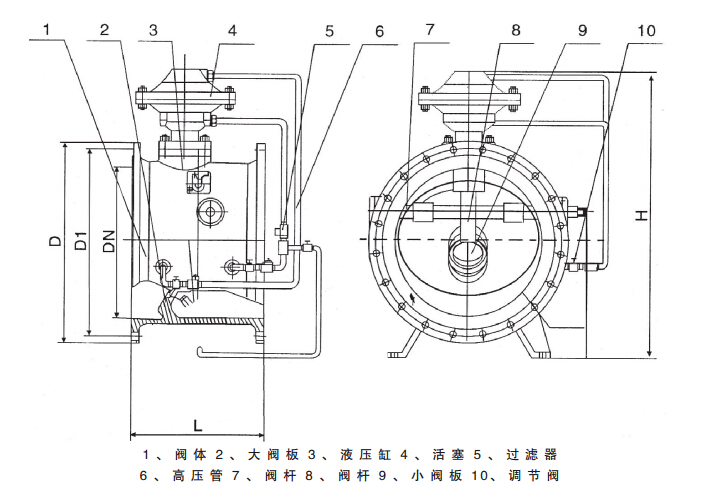

主要外形連接尺寸（單位：mm）
DN D1 D2 L H Z-Φd
150 285 240 260 445 8-Φ22
200 340 295 290 540 8-Φ22
250 395 350 330 612 12-Φ23
300 445 400 355 650 12-Φ22
350 505 460 380 786 16-Φ22
400 565 515 405 800 16-Φ24
450 615 565 430 912 20-Φ26
500 670 620 455 1003 20-Φ26
600 780 725 505 1148 20-Φ30
700 895 840 610 1228 24-Φ30
800 1015 950 660 1440 24-Φ33
900 1115 1050 710 1516 28-Φ33
1000 1230 1160 810 1621 28-Φ36
1200 1455 1380 960 1893 32-Φ39
1400 1675 1590 1110 2003 36-Φ42
1600 1915 1820 1500 2330 40-Φ48
